PLC控制系統設計的時候應該注重哪些地方?

日期：2020-04-11 21:23 瀏覽量:

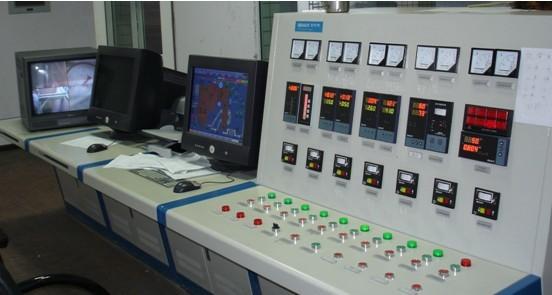

PLC控制系統設計方案時要留意以下內容。

一、可編程序控制板（PLC）及編程器的購買

現階段銷售市場上的PLC產品諸多，除國產品牌之外，海外的知名品牌有：日本國OMRON、MITSUBISHI、FUJI、IDEC、HITACHI、康佳，法國的西門子PLC，日本的LG等，怎樣購買PLC產品呢？

1.系統

最先應明確系統軟件用PLC單機版操縱還是用PLC產生互聯網，從而測算鍵入、輸出（I/O）等級，而且在購買PLC時要在具體必須等級的基本上預埋10%的容量。

2.實行速率

存儲量與命令的實行速率是PLC型號選擇的關鍵指標值，一般儲存量越大、速率越來越快的PLC價錢就越高，雖然海外各生產廠家產品大致同樣，但也是一定差別。

3.確定負荷種類

依據PLC輸出端所帶負荷是直流電型還是溝通交流型，是大電流量還是小電流量，及其PLC輸出點姿勢的頻率等，進而明確輸出端采用汽車繼電器輸出還是晶體管輸出，或者可控硅輸出。不一樣的負荷采用不一樣的輸出方法系統對的平穩運作是很重要的。

4.有效采用PLC產品

由于各生產商的軟件開發不一樣，系統化兼容模式也是購買時的重中之重，現階段都還沒發覺徹底適配的產品，應依據系統軟件有效采用PLC產品。

5."COM"點的挑選

不一樣的PLC產品，其"COM"點的總數是不一樣的，有的一個"COM"點帶八個輸出點，有的帶4個輸出點，也是帶一個或兩個輸出點。當負荷的類型多且電流量大時，采用一個"COM"點帶1-兩個輸出點的產品，當負荷類型少總數多時，采用一個"COM"點帶4-八個輸出點產品。

6.編程器的購買

PLC編程可采用三種方法：

（1）是用一般的便攜式編程器

它只有用生產廠家要求的句子表格中的句子編程。中間方法便于當場調節而且體型小低成本，但它的高效率低融入兵種種類少，較為適用系統軟件容積小、使用量少的系統軟件中。

（2）是圖型編程器編程

這類方法采用圖型方法編程，便捷形象化，一般電氣設備工作人員短期內就可以運用輕松，但編程器價錢較高。

（3）是用IBM以及適配PC機+PLC程序包編程

這類方法是高效率最大的一種方法，也是最常見的一種方法，但絕大多數程序包價格比較貴。

7.盡可能采用大企業的產品

由于其產品品質有確保，且服務支持好，一般售后維修服務也不錯，有益于之后產品的拓展與軟、硬件配置升級。

二、鍵入、輸出控制回路的設計方案

1.電源控制回路

PLC供電系統一般為AC85-240V（也是DC24V），融入電源范疇較寬，但以便抗干擾性，應改裝電源清潔元器件（如電源過濾器、1：1隔離變壓儀等）

2.PLC上DC24V電源的應用

各企業PLC產品上一般常有DC24V電源，但該電源容積小，為幾十mah至好幾百mah，用其帶負荷時要留意容積，另外搞好防短路故障對策（由于該電源的負載或短路故障將危害PLC的運作）。

3.外界DC24V電源

若鍵入控制回路有DC24V供電系統的限位開關、光電傳感器等，而PLC上的DC24V電源容積不足時，要從外界出示DC24V電源；但該電源的"一"端不必與PLC的DC24V電源的"一"及其"COM"端相接，不然會危害PLC的運作。

4.鍵入的敏感度

各生產商對PLC的鍵入工作電壓和電流量常有要求，當鍵入元器件的鍵入電流量超過PLC的較大鍵入電流量或有泄露電流時，便會有錯誤操作，減少敏感度。因此應可用弱電流量鍵入并對泄露電流采用防護措施，而且采用鍵入為供漏型鍵入的PLC。

5.對感性負載解決

在鍵入、輸出端接感性負載時，要在負荷兩邊串聯一個沖擊性抑制器或二極管，二極管的負極與工作電壓㈩極側聯接。

6.外界自鎖互鎖與接地裝置

運用PLC操縱電機正反轉等正、反革命作時，為防止PC的出現異常姿勢造成安全事故及機械設備毀壞，應在外界構成一個連鎖加盟控制回路。

接地裝置：GR接線端子是地面接線端子排。用避免感應電流的專用型電線接頭（截面3mm2之上的電纜線）采用第三種接地裝置方法（接地線電阻100Ω下列）。

LG是噪聲過濾器中性化接線端子，若因噪聲大而造成錯誤操作，或以便避免高壓電擊，把LG與GR接線，采用第三種接地裝置方法。電線接頭的長短在50m之內為宜。

電線接頭與其他機器設備同用或與房屋建筑的金屬構件聯接會得不償失，遭受不良影響。

7.PLC外界光耦電路

針對PLC輸出不可以立即推動負荷的狀況下，務必在外界采用光耦電路，可以用中間繼電器或可控硅電源電路驅動器，另外應采用維護電源電路和浪涌消化吸收電源電路。

此外PLC的輸出走線也是一定規定，請參考各企業的使用手冊。

三、拓展控制模塊的采用

針對小的系統軟件，如80點之內的系統軟件，一般不用拓展；當系統軟件很大時，就需要拓展。不一樣企業的產品，系統對總等級及拓展控制模塊總數常有限定，當拓展仍不可以滿足要求時，可采用網絡架構。

另外，一些生產廠家產品的某些命令不兼容拓展控制模塊，因而，在開展手機軟件編程時要留意。當采用溫度等仿真模擬控制模塊時，各生產廠家也是一些要求，客戶程序有關技術性指南。

四、手機軟件定編

在定編手機軟件前，應最先了解所采用的PLC產品使用說明，待了解后再編程。若采用圖型編程器或程序包編程，則可立即編程，若用手執編程器編程，先要繪制plc梯形圖，隨后編程，那樣能夠降低錯誤，速率也快，編出進行后先航空件轉，待每個姿勢一切正常后，再在機器設備上調節。

五、PLC的網絡設計

當用PLC開展網絡設計時，其難度系數比PLC單機版操縱大很多，最先應取用自身較為了解的型號，對其基礎命令和作用命令有較深層次的掌握，而且命令的實行速率和可執行程序存儲量也應細心掌握。不然不可以融入即時規定，導致系統安裝失敗。此外對計算機接口，通訊協議、數據信息傳輸速度等還要考慮到。

最終也要向PLC的生產廠家尋找網絡設計和手機軟件適用及詳盡技術文檔，對于采用幾層樓服務中心，按照系統軟件尺寸而定。

本文關鍵詞：PLC控制系統
